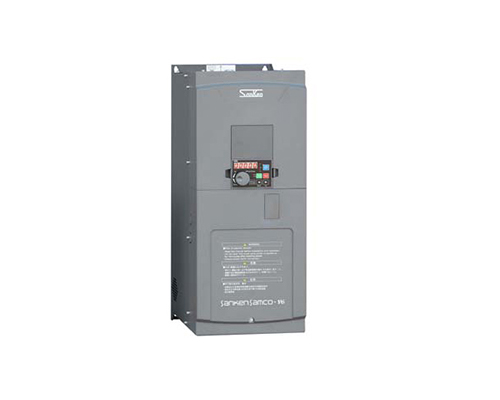

三墾變頻器是一種通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備，三墾變頻器不僅可以起到節能調速的作用，而且還具有很多的保護功能，比如過流過載保護等，也正是因為如此，三墾變頻器得到了非常廣泛的應用!變頻器除了三墾品牌的以外，還有很多其他品牌的變頻器，不過所有不同品牌的變頻器它們的接線方式都是一樣的，只要接對主回路和控制回路就可以了。另外變頻器在接線的過程中有很多需要注意的事項，下面就跟隨小編一起來了解一下吧!

變頻器接線注意事項：

1.變頻器不同品牌不同型號接線原理類似，需要嚴格按照變頻器接線圖紙或者說明書來接線;

2.變頻器工作中會出現高頻開關狀態，其漏感有可能在散熱板或者機殼體上感應出危險電壓，為了防止觸電現象，變頻器箱體E端子需接地;

3.變頻器輸入端盡可能接一個空氣開關，保護電流值不能過大，進行短路保護;

4.控制線路盡量短，控制線路過長很容易使控制板受電磁波干擾而產生誤動作，在一定程度上會影響變頻器正常運行;

5.為了防止電磁干擾，變頻器的輸入線，輸出線，和控制線路盡可能要使用屏蔽電纜，做好屏蔽層的接地，有需要的話也可以增加濾波器;

6.一定不能讓零線N接地!!因為變頻器拖動電機處于制動狀態時，此刻電動機類似于發電機，電能會被變頻器內部整流模塊“堵到”主電路板上，正常接線情況下，變頻器會進行保護降壓，但是如果零線N直接接地，就會形成回路，產生大電流，超過電路板的承受電壓，就會發生模塊炸裂!

以上就是變頻器設備在接線過程中需要注意的所有事項，希望看完以后能夠?qū)Υ蠹矣兴鶐椭?要想變頻器設備在使用過程中能夠充分發揮出它的作用，就一定要在接線的時候注意以上的所有事項，以免接線過程中出現失誤，導致變頻器設備不能正常運行，甚至會造成變頻器設備的損壞!
